三、一次回风系统

1、夏季工况

 （1）再热工况

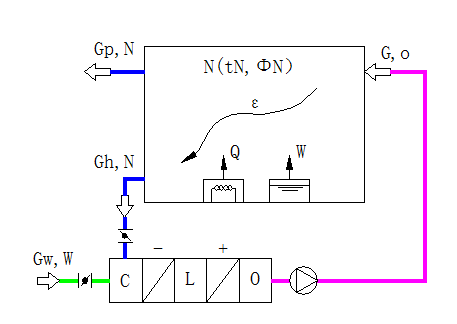

① 原理图式

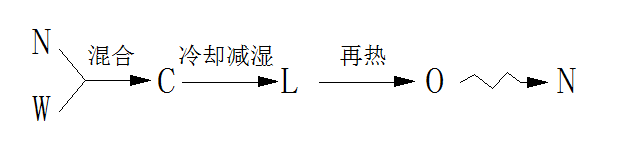

② 空气处理流程

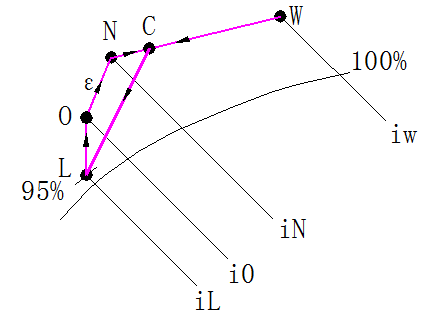

③ i-d图表示

④ 系统计算

a 空气量平衡   G=GW+Gh   G=Gh+Gp    b 新风比：m=GW  / G    c 混合点计算    GW  / G=m=( iC - iN ) / ( iW  -iN )     iC=iN+( iW  - iN ).m%    d 系统冷量：QL=G ( iC - iL )     e 新风冷量：Qw=Gw ( iW  - iN )    f 室内冷负荷: QN=G( iN - iO )     g 再热量: Qr=G ( iO -iL )     h QL=QW+QN+Qr

2、冬季工况

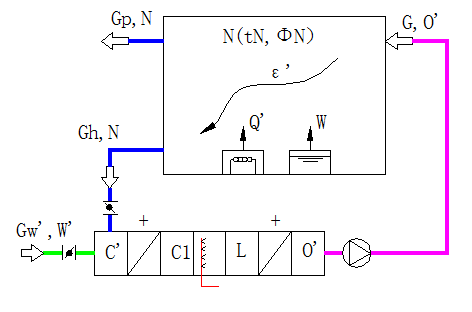

① 原理图式

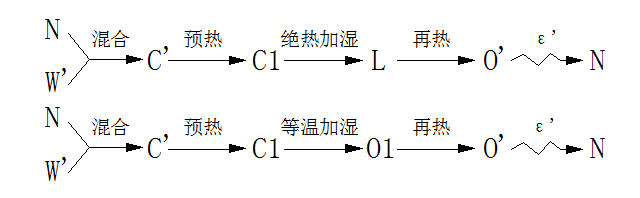

② 空气处理流程

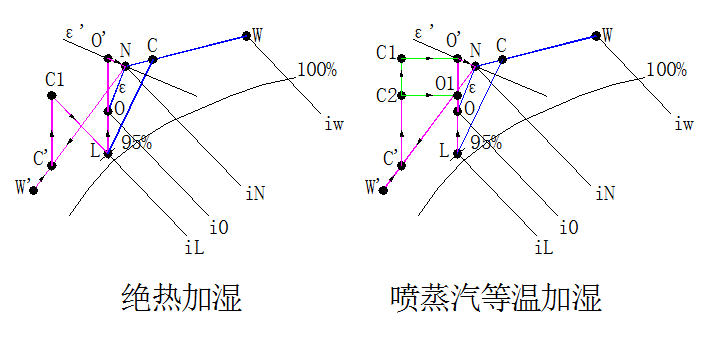

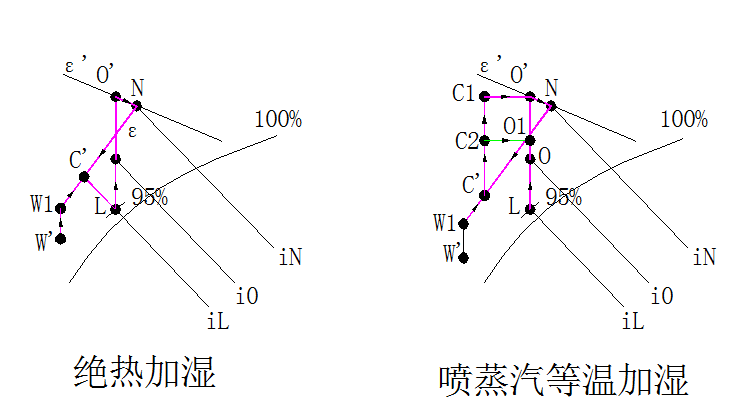

2、冬季工况

2、冬季工况
